Kiểm tra bám dính băng keo theo tiêu chuẩn ASTM D1000, ASTM D3330

KIỂM TRA ĐỘ BÁM DÍNH BĂNG KEO THEO TIÊU CHUẨN ASTM D1000, ASTM D3330

Kiểm tra bám dính băng keo

• Liên quan đến tiêu chuẩn PSTC-5, PSTC 101, GB T2792, JIS Z02… Phương pháp bên dưới được thực hiện theo tiêu chuẩn ASTM D3330.
• Tiêu chuẩn ASTMD3330 bao gồm phương pháp từ A đến F gồm kiểm tra băng keo 1 mặt hoặc 2 mặt, bóc tách tại góc 90/180o

Tiêu chuẩn ASTM D1000 và ASTM D3330

• ASTM D1000: Standard Test Methods for Pressure-Sensitive Adhesive-Coated Tapes Used for Electrical and Electronic Applications
  • Tiêu chuẩn này tập trung vào các phương pháp thử nghiệm cho băng keo nhạy áp được sử dụng trong các ứng dụng điện và điện tử.
  • Mặc dù nó bao gồm nhiều thử nghiệm khác nhau (độ bền điện môi, độ bền kéo, v.v.), nó cũng đề cập đến các phương pháp đo độ bám dính phù hợp với loại băng keo này.
  • Các phương pháp độ bám dính trong ASTM D1000 thường liên quan đến độ bám dính của băng keo vào một bề mặt cụ thể (thường là thép không gỉ) hoặc vào chính nó.
• ASTM D3330: Standard Test Method for Peel Adhesion of Pressure-Sensitive Tape
  • Đây là tiêu chuẩn cụ thể và phổ biến nhất để đo độ bám dính bóc tách (Peel Adhesion) của băng keo nhạy áp.

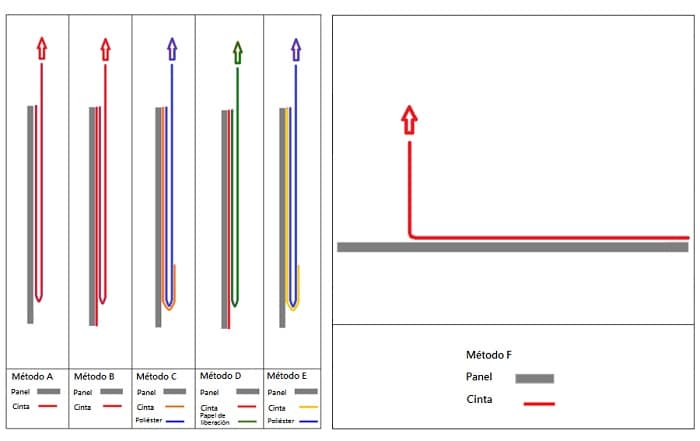

  • Tiêu chuẩn này mô tả một số phương pháp thử nghiệm bóc tách chính:
    • Phương pháp A (Method A): Độ bám dính bóc tách 180° của băng keo vào tấm chuẩn (thường là thép không gỉ). Đây là phương pháp phổ biến nhất.
    • Phương pháp B (Method B): Độ bám dính bóc tách 180° của băng keo vào chính nó (băng keo một mặt).
    • Phương pháp C (Method C): Độ bám dính bóc tách 180° của băng keo vào chất nền linh hoạt.
    • Phương pháp D (Method D): Độ bám dính bóc tách 90° của băng keo vào tấm chuẩn.
    • Phương pháp E (Method E): Độ bám dính bóc tách của băng keo hai mặt vào tấm chuẩn.
    • Phương pháp F (Method F): Độ bám dính bóc tách của băng keo hai mặt vào chất nền linh hoạt.
  • Kết quả được báo cáo bằng đơn vị lực trên chiều rộng (ví dụ: N/cm, oz/in).

Những kết quả này hữu ích cho việc đánh giá tính đồng nhất của chất kết dính và lớp phủ.

Phương pháp A: Kiểm tra bám dính băng keo góc 180o cho loại băng keo 1 mặt

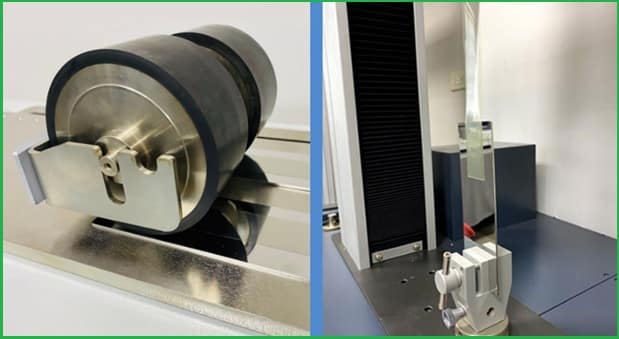

Kéo băng keo (bề mặt bám dính) và dám lên mẫu kiểm tra. Sử dụng con lăn với trọng lượng 4.5lb lăn mẫu cần kiểm tra trên phụ kiện chứa mẫu mẫu bằng kim loại, sau đó lấy con lăn khỏi vật chứa mẫu trước khi tiến hành quá trình kiểm tra.

Vật chứa mẫu được giữ chặt bởi ngàm kẹp (bao gồm cả ngàm trên và ngàm dưới) Băng keo được kéo với tốc độ dưới 300mm/s. Lực hiển thị là lực bóc tách trung bình của lớp băng keo

Phương pháp B: Kiểm tra độ bong tróc 180 độ bằng băng dính một mặt

Đầu tiên, dán băng dính một mặt vào tấm thép, sau đó dán băng dính còn lại vào mặt sau để kiểm tra độ bong tróc nhằm kiểm tra độ kết dính giữa các băng dính (giống như Phương pháp A).

Phương pháp C: Kiểm tra bám dính băng keo hai mặt với thử nghiệm bóc tách 180 độ

Độ bám dính mặt trước: Dán băng keo hai lớp lên tấm thép, mặt lót hướng lên trên. Lớp lót được gỡ bỏ và chất kết dính tiếp xúc được phủ một màng phim polyster. Sau đó, băng keo thu được được thử nghiệm như mô tả trong Phương pháp A.

Độ bám dính mặt trước: Chất kết dính mặt trước được dán vào màng phim polyester. Lớp lót được gỡ bỏ và băng keo được dán xuống tấm thép. Thử nghiệm được tiến hành như mô tả trong Phương pháp A.

Phương pháp D: Độ bám dính vào lớp lót (băng keo một mặt/hai mặt) với Thử nghiệm bóc tách 180 độ

Dán băng keo vào tấm thép với mặt lót hướng lên trên bằng con lăn với tốc độ 10±0,5 mm/giây. Lớp lót được bóc ra khỏi chất kết dính theo cùng cách như khi bóc băng keo một lớp phủ. Thử nghiệm được tiến hành như mô tả trong Phương pháp A.

Phương pháp E: Độ bám dính của băng keo chuyển giao với thử nghiệm bóc tách 180 độ

Mặt trước: Băng keo được dán vào tấm thép. Lớp lót được tháo ra và một dải màng polyester được dán để tạo thành dải băng keo có lớp nền là màng. Thử nghiệm được tiến hành như mô tả trong Phương pháp A.

Mặt thẳng: Băng keo chuyển giao được dán vào màng polyester, lớp lót được tháo ra và độ bám dính của băng keo khác được đo như mô tả trong Phương pháp A.

Phương pháp F: Kiểm tra bám dính lớp phủ 1 mặt với Thử nghiệm bóc tách 90 độ

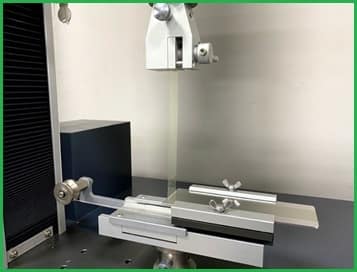

Gắn băng keo lên tấm thép bằng con lăn. Tấm thép được cố định trên các kẹp bóc tách 90 độ và băng keo phải được bóc tách ở góc 90 độ với tốc độ 300 mm/phút, thời gian này lực cần thiết để thực hiện quá trình bóc tách được đo.

Ngoài ra Quý khách hàng có thể tham khảo các tiêu chuẩn khác như: kiểm tra kéo đứt, kiểm tra ma sát màng,  kiểm tra xé rách

Hãy liên hệ với chúng tôi để được tư vấn, báo giá các thiết bị phù hợp với yêu cầu của Quý khách hàng. Xin cám ơn !!!!

Ms.Tuyết. 0978.260.025
Mail: [email protected]
