HƯỚNG DẪN SỬ DỤNG

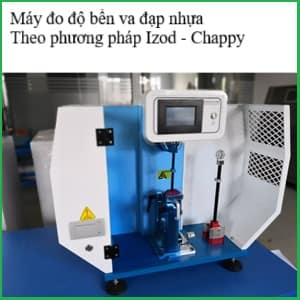

Máy đo độ bền va đập nhựa theo phương pháp IZOD và Charpy
Tiêu chuẩn áp dụng:
- ISO 179 – Nhựa cứng – Phương pháp thử độ bền va đập Charpy
- ISO 180 – Nhựa cứng – Phương pháp thử độ bền va đập Izod
- ASTM D256 – Phương pháp thử độ bền va đập Izod của nhựa
- GB/T 1043 – Thử va đập dầm đơn giản cho nhựa cứng
1. Mục đích
Hướng dẫn này quy định quy trình thao tác tiêu chuẩn để xác định độ bền va đập của vật liệu nhựa hoặc vật liệu phi kim loại bằng máy thử va đập kiểu con lắc, sử dụng phương pháp IZOD hoặc Charpy, nhằm đánh giá khả năng chịu va đập của mẫu vật.
2. Phạm vi áp dụng
Áp dụng cho:
- Vật liệu nhựa cứng, nhiệt dẻo, nhiệt rắn, hoặc vật liệu composite.
- Máy đo va đập kiểu tích hợp (Combined IZOD/Charpy).
- Phòng thí nghiệm vật liệu, phòng QC, hoặc trung tâm kiểm định.
3. Thiết bị và dụng cụ
- Máy đo độ bền va đập kiểu con lắc (IZOD & Charpy Integrated Type)
- Bộ con lắc tiêu chuẩn (2.75J – 50J)
- Dụng cụ gá mẫu và bộ chuyển đổi (cho IZOD hoặc Charpy)
- Dao va đập (Impact blade) đạt tiêu chuẩn ISO
- Dụng cụ tạo rãnh (Notching machine) – Type A, B, C
- Thước cặp, cân điện tử, và găng tay bảo hộ
4. Điều kiện thử nghiệm
- Nhiệt độ môi trường: 23 ± 2°C
- Độ ẩm tương đối: 50 ± 5% RH
- Mẫu thử được ổn định trong điều kiện trên tối thiểu 4 giờ trước khi thử.
- Không có rung động hoặc luồng gió mạnh ảnh hưởng đến phép đo.
5. Quy trình thao tác
5.1 Chuẩn bị mẫu thử
- Gia công mẫu đúng theo tiêu chuẩn (kích thước, rãnh, chiều dày).
- Đảm bảo bề mặt mẫu nhẵn, không nứt, không biến dạng.
- Kiểm tra và ghi lại kích thước mẫu trước khi thử.
5.2 Chuẩn bị máy
- Kiểm tra nguồn điện: AC220V ±10%, 50Hz.
- Đảm bảo con lắc, trục quay, và dao va đập sạch, không ma sát bất thường.
- Lắp búa con lắc có năng lượng phù hợp (theo tiêu chuẩn hoặc loại mẫu).
- Khởi động máy và kiểm tra hiệu chuẩn góc con lắc (150° ±1°).
5.3 Lắp mẫu thử
| Phương pháp | Vị trí mẫu | Hướng rãnh | Khoảng đỡ |
| IZOD | Mẫu kẹp thẳng đứng | Rãnh hướng về phía con lắc | — |
| Charpy | Mẫu đặt nằm ngang, tựa hai đầu | Rãnh hướng ngược chiều va đập | 60 mm – 95 mm |
5.4 Thực hiện phép thử
- Nâng con lắc đến góc khởi đầu (150° ±1°).
- Kiểm tra lại vị trí mẫu – rãnh nằm đúng hướng va đập.
- Đóng nắp bảo vệ an toàn.
- Nhấn START/RELEASE để nhả con lắc.
- Con lắc va đập vào mẫu, máy tự động ghi lại năng lượng hấp thụ.
- Sau khi dừng, máy hiển thị năng lượng (J) hoặc độ bền va đập (kJ/m²).
5.5 Ghi kết quả và tính toán
Độ bền va đập được tính theo công thức: a=E/(b*h)
Trong đó:
- a – Độ bền va đập (kJ/m²)
- E – Năng lượng hấp thụ (Joule)
- b – Chiều rộng phần còn lại sau rãnh (mm)
- h – Chiều dày mẫu (mm)
Kết quả trung bình được tính từ ít nhất 5 mẫu thử.
6. Ghi chép và báo cáo
- Ghi đầy đủ các thông tin: mã mẫu, điều kiện thử, năng lượng, kết quả tính toán.
- Báo cáo kết quả theo đơn vị tiêu chuẩn (kJ/m² hoặc J/m).
- Lưu trữ dữ liệu thử nghiệm trong hệ thống máy hoặc in bằng máy in tích hợp.
