Phương pháp xác định độ bền uốn của màng sơn
PHƯƠNG PHÁP XÁC ĐỊNH ĐỘ BỀ UỐN CỦA MÀNG SƠN
Phương pháp xác định độ bền uốn của màng theo tiêu chuẩn Việt Nam, tiêu chuẩn này áp dụng cho các loại sơn.
Phạm vi áp dụng của phương pháp xác định độ bền uốn
Phương pháp xác định độ bền uốn màng sơn với tiêu chuẩn qui định kiểm tra và đánh giá độ bền của màng sơn bị gẫy hoặc tách khỏi nền kim loại khi tấm mẫu thử bị uốn vòng quanh một trục hình trụ ở các điều kiện tiêu chuẩn.
Đối với hệ sơn nhiều lớp, mỗi lớp có thể kiểm tra riêng hoặc tất cả các lớp đã sơn xong kiểm tra một lần.
1. Phương pháp xác định độ bền uốn
Có 2 loại dụng cụ được sử dụng để kiểm tra độ bền uốn:

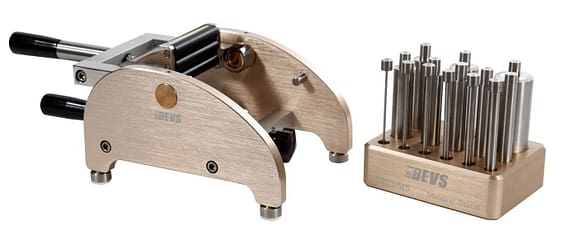

Dụng cụ kiểm 1 (Cylindrical Mandrel Bend Tester)
- Dụng cụ được cấu tạo bao gồm một bộ bản lề có các trục hình trụ, đường kính các trục từ 1, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25 và 32 mm.
- Kích thước của dụng cụ không cần qui định cụ thể trừ khoảng trống giữa bề mặt của trục và tấm bản lề là 0,55 ± 0,05 mm.
- Hai mặt phẳng của dụng cụ phải được quay tự do trên trục quay của dụng cụ và phải dừng lại ngay khi mặt tấm thử đã được uốn cong đến vị trí song song.
Dụng cụ kiểm tra 2 (Conical Mandrel Bending Tester)
Dụng cụ xác định độ bền uốn là một bộ gồm 5 bản kim loại có bề mặt 30 x 40 mm và chiều dày khác nhau 1 – 2 – 3 – 4 – 5 mm. Ở một phía cạnh dọc của mỗi bản có nửa hình trụ, bán kính phần hình trụ bằng nửa chiều dày của mỗi bản tương ứng (r = 0,5; 1; 1,5; 2; 2,5 mm). Mỗi bản này có thể gá lắp vào rãnh của một khung kẹp bằng kim loại.
2. Nhiệt độ phòng thí nghiệm
Nhiệt độ phòng thí nghiệm phải là 25 ± 2oC trong cả quá trình kiểm tra.
3. Lấy mẫu
Một mẫu đại diện cho sản phẩm càn kiểm tra (hoặc mỗi sản phẩm trong trường hợp sơn nhiều lớp) phải tuân thủ theo qui định trong TCVN 5670 – 1992.
4. Tấm chuẩn để thử
Chất liệu tấm chuẩn để thử. Ngoại trừ các qui định riêng hoặc thoả thuận, tấm chuẩn để thử phải là thép bóng, sắt tây bóng hoặc nhôm mềm tương ứng với yêu cầu của TCVN 5760 – 1992.
Kích thước tấm chuẩn.
Tấm chuẩn để thử phải là hình chữ nhật kích thước (100 x 50mm) dày 0,3 mm. Tấm chuẩn có thể cắt theo kích thước trên sau khi sơn đã khô sao cho không có khuyết tật.
Gia công và sơn mẫu.
Đối với phương pháp xác định độ bền uốn này phải tiến hành chuẩn bị tấm mẫu theo TCVN 5670 – 1992, ngoại trừ các qui định riêng, và sau đó phủ sơn theo phương pháp qui định đối với sản phẩm cần thử. Nếu sản phẩm cần thử được qui định quét bằng chổi, vết chổi phải song song với chiều dài của tấm mẫu.
5. Tiến hành xác định độ bền uốn
Thời gian khô của tấm mẫu.
- Tấm mẫu đã phủ sơn phải được khô thấu cấp II theo TCVN 2096 – 1993. Sau khi khô thấu cấp II ở nhiệt độ 25 ± 20C. Đặt tấm mẫu lên bản kim loại, bề mặt sơn quay ra phía ốc xiết, cạnh tròn của bản kim loại quay lên trên. Ép mặt sơn cần thử vào bản kim loại và lá kép của khung. Vặn ốc để xiết chặt tấm mẫu với bản kim loại voà nẹp chắn.
- Dùng tay uốn mẫu sơn cần thử lượn tròn theo bản kim loại và uốn một cách đều đặn trong 1-2s.
Đánh giá tấm mẫu sau khi kiểm tra
- Đánh giá tấm mẫu ngay tức khắc sau khi uốn mà không cần lấy tấm mẫu ra khỏi dụng cụ. Có thể dùng kính phóng đại. Nếu không thấy xuất hiện các vết nứt, tróc thì tiếp tục thử tấm mẫu khác trên trục nhỏ hơn (đối với dụng cụ 1) hoặc bản kim loại có độ dày nhở hơn (đối với dụng cụ 2). Cú làm như thế cho đến khi phát hiện được vết nứt và vết tróc cảu màng qua kính lúp.
- Độ bền uốn của màng được biểu diễn bằng đường kính của trục nhỏ nhất hoặc chiều dày nhỏ nhất của bản kim loại, mà trên đó màng sơn chưa bị biến dạng, nhắc lại phép thử có cùng kích thước trục (và độ dày của bản kim loại) này 3 lần trên các tấm mẫu mới. Kết quả cuối cùng là trung bình cộng của 3 phép thử.
